慈溪市運泰通信設備廠

通信光纜交接箱，光纖分纖箱，光分路器箱，ODF光纖配線架，光纖快速連接器，PLC光分路器，光纜接頭盒，光纖跳線，束狀尾纖，光纖適配器系列光纖產品型號齊全歡迎采購
免費印字：中國電信中國移動中國聯通中國廣電

規格：19〞標準安裝
材質：殼體采用厚度1.5mm冷扎板制成，環氧靜電噴塑，外形美觀，使用方便
顏色：灰色；
使用條件
工作溫度：-10°C~+40°C
貯存溫度：-25°C~+55°C
相對濕度：≤85%（+30°C）
大氣壓力：70Kpa~106Kpa
光電性能
標稱工作波長：850nm、1310nm、1550nm
插入損耗：≤0.5dB
回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB
抗電強度：≥3KV(DC)/1min不擊穿、無飛弧；
絕緣電阻：≥1000MΩ/500V(DC)
壽命：≥1000次
收容盤光纖彎曲半徑：≥40mm]
機械性能
塑料件燃燒性能符合GB51697-85的規定。
光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm
光纜進入機箱，曲率半徑大于光纜直徑的15倍
殼體采用厚度1.5mm冷扎板制成，環氧靜電噴塑，外形美觀，使用方便
功能
具有光纜固定和保護功能
具有光纜終接功能
調線功能
光纜纖芯和尾纖的保護功能
應用范圍
*適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統
規格高（mm）寬（mm）深（mm）重量材質安裝方式
24芯704303005.4冷軋板機架式
48芯1404303007.8
72芯20043030010.6
96芯25543030012.2

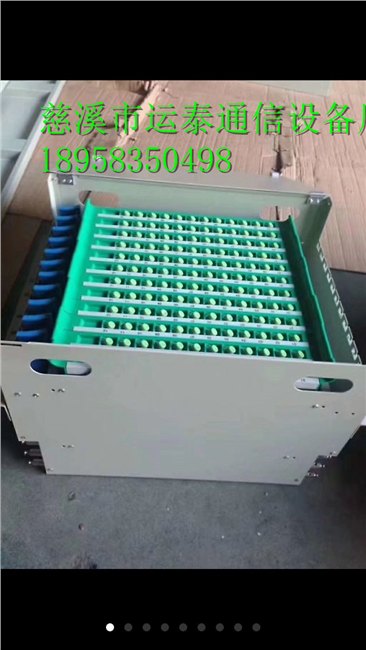

產品概述：
熔接一體化機框具有光纜固定和保護功能光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。即可單獨配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。
產品特性：
?標準單元結構尺寸，19英寸寬度，既可裝入配線架機柜，也可該做壁掛安裝。
?工藝精良結構件采用加和保護功能等。
?配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊
?固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光
?纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入
?的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；分配
?盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。
技術特性:
?插入耐久性壽命>1000次
?高壓防護地與機架間絕緣電阻>20000MΩ/1分鐘，不擊穿，無飛弧
工作環境：
?工作溫度:-5℃～+40℃
