上海南而閥門廠有限公司

產品型號

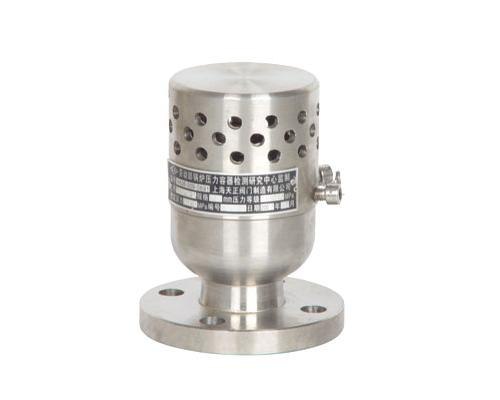

A72W-10P、A72W-10R

TFA72W-10P、TFA72W-10R

FA72W-10P、FA72W-10R

產品概述

TFA72W適用于溫度≤200℃的負壓系統，當容器內負壓超過允許值時，該閥自動開啟，吸入空氣；當容器內負壓達到允許值時，該閥自動關閉，從而保護設備及系統。安裝在正常非負壓系統，當容器和系統的放散閥未打開，產生負壓時，此閥自動開啟。


主要零部件材料

NO. 零件名稱 YFA72W-P材料 YFA72W-R材料
1 閥體 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 閥座 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 調節圈 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 閥蓋 ZG1Cr18Ni9Ti 1Cr18Ni9Ti
5 閥桿 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 彈簧 50CrVA 50CrVA包覆氟塑料

工作溫度 ≤200℃
適用介質 YFA72W-10P適用于硝酸類介質
YFA72W-10R適用于醋酸類介質


外形尺寸和連接尺寸

公稱通徑 尺寸
D D1 D2 Z-?d b f1 H
15 95 65 45 4-14 14 2 110
20 105 75 55 4-14 16 2 130
25 115 85 65 4-14 16 2 150
32 140 100 78 4-18 18 2 180
40 150 110 85 4-18 18 3 200
50 165 125 100 4-18 20 3 221
80 200 160 135 4-18 22 3 245
100 220 180 155 8-18 22 3 253
125 250 210 185 8-18 24 3 280
150 285 240 210 8-23 24 3 329
200 340 295 265 8-23 26 3 377
250 395 350 320 12-23 28 3 440
