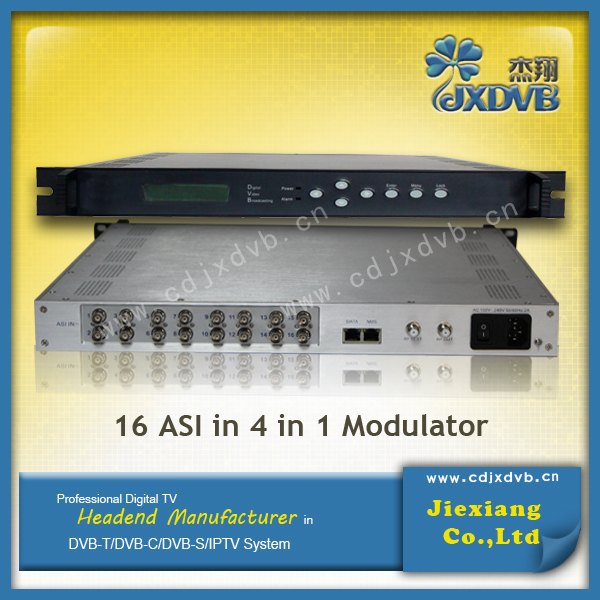

成都數字電視前端廠家　４頻點ＱＡＭ一體機　杰翔科技歡迎咨詢　聯系人：余小姐　聯系電話：１５８８４５４４３２８　ＱＱ：８３９１７８９９６ 概述 　杰翔　４合１復用加擾ＱＡＭ調制器是德芯公司新自主發的具備高集成、高性能、高性價比的復用、加擾、ＱＡＭ調制一體機。該設備可提供１６路ＡＳＩ輸入（８路Ｔｕｎｅｒ輸入或４路ＡＳＩ輸入或６路ｔｕｎｅｒ＋４路ＡＳＩ　輸入），經過４路復用、４路加擾和４路ＱＡＭ調制后輸出４個射頻信號（輸出頻率為４個相鄰頻率，１個ＲＦ接口），以及支持４個ＩＰ輸出。該設備具有高集成度、高性能、低成本的特點，非常適合新一代有線電視播出系統。 主要特性 支持１６路ＡＳＩ或８路Ｔｕｎｅｒ或４路ＡＳＩ輸入或６ｔｕｅｎｒ＋４路ＡＳＩ輸入可選 完全符合ＤＶＢ－Ｃ　（ＥＮ３００　４２９）和ＩＴＵ－Ｔ　Ｊ．８３Ａ／Ｂ／Ｃ標準 完全支持ＤＶＢ通用加擾系統描述ＥＴＲ２８９，同密標準ＥＴＳＩ　１０１　１９７和ＥＴＳＩ　１０３　１９７ 支持４路復用、４路加擾和４路ＱＡＭ調制 同時支持４個同密ＣＡ 帶１０００Ｍ　ＩＰ輸出 符號率范圍：２．５Ｍｓｐｓ～４．６６Ｍｓｐｓ，５．０Ｍｓｐｓ～８．０Ｍｓｐｓ，１ｋｓｐｓ步進 ５種調制星座：１６ＱＡＭ，　３２ＱＡＭ，　６４ＱＡＭ，　１２８ＱＡＭ，　２５６ＱＡＭ 支持ＰＳＩ／ＳＩ編輯和插入 優異的ＲＦ輸出性能，ＭＥＲ≥４０ｄｂ 支持液晶顯示（ＬＣＤ　）和按鍵操作 支持網絡管理（ＮＭＳ／ＳＮＭＰ） 技術指標 　輸入 　４路ＡＳＩ輸入 　 　８　路ｔｕｎｅｒ輸入 　６　路ｔｕｎｅｒ輸入＋４ＡＳＩ輸入 　 　１６路ＡＳＩ輸入 　復用 　輸入通道 　４路ＡＳＩ輸入 　８　路ｔｕｎｅｒ輸入 　６　路ｔｕｎｅｒ輸入＋４ＡＳＩ輸入 　１６路ＡＳＩ輸入－－ 　ＰＩＤ重映射 　２５６（每通道） 　功能 　ＰＩＤ重映射（手動或自動） 　自動生成ＰＳＩ／ＳＩ表 　加擾 　最大同密ＣＡ數 　４ 　標準 　ＥＴＳＩ　１０１　１９７、　ＥＴＳＩ　１０３　１９７ 　連接類型 　本地／遠程連接 　調制 　ＱＡＭ通道 　４ 　標準 　ＥＮ３００　４２９、ＩＴＵ－Ｔ　Ｊ．８３Ａ／Ｂ／Ｃ 　符號率 　２．５Ｍｓｐｓ～４．６６Ｍｓｐｓ，５Ｍｓｐｓ～８Ｍｓｐｓ，１ｋｓｐｓ步進 　星座 　１６ＱＡＭ、３２ＱＡＭ、６４ＱＡＭ、１２８ＱＡＭ、２５６ＱＡＭ 　ＦＥＣ 　ＲＳ（２０４，　１８８） 　ＩＰ輸出 　１０００Ｍｂｐｓ，ＲＪ４５　　ＵＤＰ協議 　ＲＦ輸出 　接口類型 　Ｆ頭，７５Ω阻抗 　頻率范圍 　４８～９６０ＭＨｚ，１ｋＨｚ步進 　輸出電平 　－１６ｄＢｍ～－０ｄＢｍ（每個ＱＡＭ載波），　０．５ｄＢｍ步進 　ＭＥＲ 　≥４０ｄｂ 　ＡＣＬＲ 　－５５ｄＢＣ 　系統 　支持液晶顯示（ＬＣＤ），按鍵操作，網絡管理（ＮＭＳ／ＳＮＭＰ） 　中文／英文操作界面 　支持網絡升級 　通用 　尺寸（長ｘ寬ｘ高） 　４８２ｍｍ×４５０ｍｍ×４４．５ｍｍ 　重量 　３．５ｋｇ 　溫度范圍 　０～４５℃（工作）　；　－２０～８０℃（存儲） 　電源需求 　ＡＣ１００Ｖ±１０％，５０／６０Ｈｚ　　　ＡＣ　２２０Ｖ±１０％，５０／６０ＨＺ 　功耗
