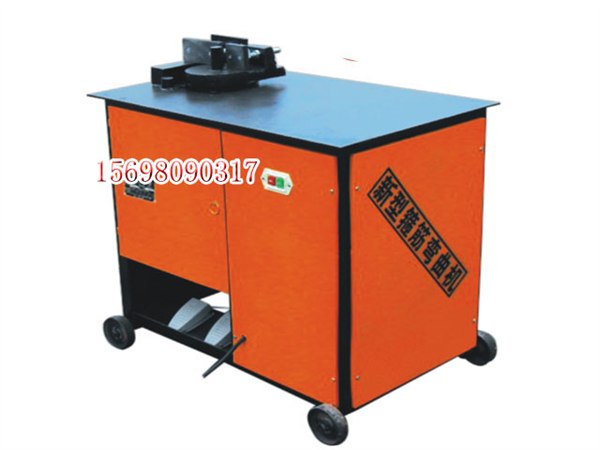

GF20鋼筋彎箍機咨詢熱線15698090317
GF20自動鋼筋彎箍機是一種小型彎箍機，它可將述鋼筋彎曲成建筑工程中所需的任意形狀。
GF20型鋼筋彎箍機是一種工程用鋼筋彎曲設備，本機具有彎曲工序簡化，工作效率高，角度調整方便，彎曲整齊，將材質為ф4-ф20毫米直螺紋鋼彎曲成工程所需的各種幾何形狀
本機輕巧靈活，使用簡便，性能穩定、全自動彎曲，手控按鈕，腳踏開關，自行返回，安全性高。本機采用自行規定行程，自動返回，回程迅速，是傳統彎曲機的4－5倍，是彎曲小直徑鋼筋的理想設備，也是中大型鋼筋彎曲機的重要補充設備。
GF20鋼筋彎箍機技術參數：
鋼筋螺紋鋼直徑 ф4-ф20mm 彎曲轉速20-25次/分
彎曲轉速：20-25轉/分
電機功率：2.2kw
電壓：380V
電機轉速：1440轉/分
外型尺寸：（長*寬*高）670*670*780mm
整機重量：100kg

一、產品用途
GF-20﹙16﹚型鋼筋彎箍彎曲機是一種工程用鋼筋彎曲設備，本機具有彎制工序簡化，工作效率高，使用方便，彎曲整齊，彎曲角度及尺寸任意調整，能將材質為4-20﹙16﹚豪米圓鋼彎曲成建筑工程所需的各種幾何形狀.
二、技術參數
彎曲圓鋼直徑 4mm-20﹙16﹚mm
彎曲轉速 25-30轉/分
電機功率 2.2/3KW
電機轉速 1400轉/分
直徑20以下鋼筋同時彎曲推薦表
鋼筋直徑mm 20 18 16 14 12 10 8 6
彎曲根數/次 1 1 1 2 3 4 5 6
三、結構及工作原理
全自動箍筋彎曲機是由電動機、變速箱、電器、機架等主要部件構成。
首先由電動機正時針旋轉經三角帶，通過變速箱減速減速，再由變速箱上的主要輸出軸帶動彎曲臂轉動工作，當彎曲臂碰到限定角度的控制盤時，角度控制盤上的控制器，自動退回，當彎曲臂退回碰到微動開關時，微動開關斷路電機停止，工作完成.
四、功能特點
1、使用方便，安全性能好，角度標準，速度快，搬運方便。
2、操作簡單，工作時只需1人便可以，無需培訓，開機就會操作，安全性能好，本機是全自動型彎曲機，手控或腳踏按鈕，達到限定位置，會自動退回。
3、采用90度和135度兩個腳踏開關，角度變換自如。
4、速度快，本機轉速在每分鐘25-30轉之間，每小時彎箍在500-600個左右，彎6-8mm鋼筋比人工快2-3倍左右，彎10-14mm鋼筋比人工快4-5倍。
五、鋼筋彎箍機的操作規程及其注意事宜
一、檢查機械性能是否良好、工作臺和彎曲機臺面保持水平；并準備好各種芯軸工具擋。
二、按加工鋼筋的直徑和彎箍機的要求裝好芯軸，成型軸，擋鐵軸或可變擋架，芯軸直徑應為鋼筋直徑的2.5倍。
三、檢查芯軸，擋塊、轉盤應無損壞和裂紋，防護罩緊固可靠，經空機運轉確認正常方可作業。
四、作業時，將鋼筋需彎的一頭插在轉盤固定備有的間隙內，另一端緊靠機身固定并用手壓緊，檢查機身固定，確實安在擋住鋼筋的一側方可開動。
五、作業中嚴禁更換芯軸和變換角度以及調速等作業，亦不得加油或清除。
六、彎曲鋼筋時，嚴禁加工超過機械規定的鋼筋直徑、根數及機械轉速。
七、彎曲高硬度或低合金鋼筋時，應按機械銘牌規定換標最大限制直徑，并調換相應的芯軸。
八、嚴禁在彎曲鋼筋的作業半徑內和機身不設固定的一側站人。彎曲好的半成品應堆放整齊，彎鉤不得朝上。
九、轉盤換向時，必須在停穩后進行。
十、作業完畢、清理現場、保養機械、斷電鎖箱

我公司產品種類多、規格齊全，從整機到配件及輔助材料配套齊全，產品實行三包，自產自銷，質優價廉歡迎訂購！
