一、 概述：

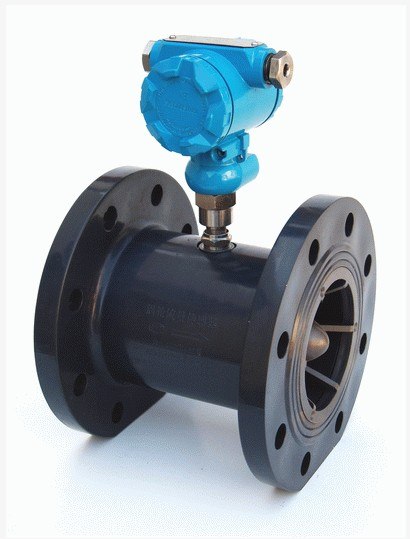

   1、LWGY－F防腐型液體渦輪流量計為我公司新研制開發的防腐型流量計，與顯示儀表配套組成渦輪流量計。可測量液體的瞬時流量和累計體積總量，也可以對液體定量控制。流量計具有精度高壽命長操作維護簡單等特點，廣泛用于工礦、石油、化工、冶金、電廠等行業。防腐型液體渦輪流量計傳感器全部采用非金屬材料，測量較強腐蝕性液體尤為適用。是測量腐蝕性液體的理想儀表。

   2、防腐型液體渦輪流量計適用于無纖維、顆粒等雜質的液體。

   3、如用戶需用特殊型式的流量計，可共同協商訂貨。需防爆型流量計時，在訂貨中加以說明。

二、工作原理：

  被測液體流經流量計時，流量計內葉輪借助于液體的動能而旋轉。此時葉輪葉片使檢出裝置中的磁路磁阻發生周周期性變化，因而在檢出線圈兩端感應出與流量成正比的電脈沖信號，經前置放大器放大后送至顯示儀表。

  在測量范圍內，流量計的流量脈沖頻率與體積流量成正比，這個比值即為儀表系數用K表示：:  K=f / Q或K＝V / N

   式中：f－流量信號頻率（Hz）；

      Q－體積流量（m3/h或L/h）；

      N－脈沖數；

      V－體積總量（m3/L）；

  每臺流量計的儀表系數由制造廠填寫在檢定證書中。出廠時K系數已設入配套的顯示儀表中，可顯示出瞬時流量和體積總量,使用廠家切忌改動K值。

三、主要技術參數:

  ★ 基本參數（見表一）

  ★ 準確度：1.0級、0.5級；

  ★ 使用條件：

  1、 環境溫度：-20～+50℃；

  2、 相對溫度：5%～95%；

  3、 介質溫度：-20～+80℃；

  4、 防爆等級：ibⅡBT4；

  ★ 介質壓力：1.0MPa；

  ★ 輸出方式：脈沖輸出或4～20mA兩線制；

  ★ 安裝方式：法蘭連接；

  ★ 傳輸距離：傳感器至顯示儀表的距離可達1km；

四、標記的含義：

        1、LWGY－F：脈沖輸出（5～24V供電）；

        2、LWGYA－F：4～20mA兩線制變送輸出（24V供電）；

        3、LWGYB－F：現場顯示瞬時流量及累計量最大耗電電流25uA。

五、特點：

       1、流量范圍寬，最大量程比可達到1：50；

       2、全部采用非金屬材料UPVC（軸承采用防腐陶瓷軸承）；

       3、適用于測量較強腐蝕性的酸、堿、鹽液體；

       4、現場顯示最大耗電電流為25uA。
