BHC防爆穿線盒防爆分線盒防爆過線盒防爆接線盒1/23/4
詳細信息

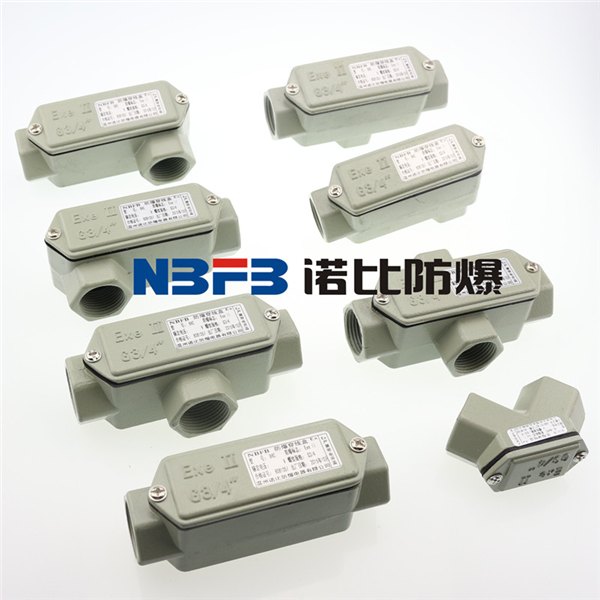

BHC系列防爆穿線盒
使用說明書
1、 用途和工作條件
1．1用途
BHC系列防爆穿線盒（以下簡稱穿線盒），適用于II類、A級、B級、C級T6組以下級別、組別含有爆炸性氣體混合物危險場所中，在進線口螺紋G15-G80連接電氣電纜穿入分支用。
1．2工作條件
a． 海拔高度不超過2000m；
b． 周圍空氣溫度不高于+40℃，不低于-20℃；
c． 空氣相對濕度不超過90%（+20℃）；
d． 無顯著搖動和劇烈的沖擊振動的地方；
2、結構與特點
2．1型號含義
B HC- □ □
進線口螺紋
結構代號
穿線盒
防爆
1． 2結構概述
a． 穿線盒是按照GB3836.1~3爆炸性氣體環境用電氣設備第一部分通用要求；第三部分增安型“e”標準規定要求設計制造，經國家指定檢驗機關檢驗合格，頒發合格證；
b． 穿線盒由ZL102外殼壓鑄成型，如需變徑可特制，殼與蓋設有橡膠圈密封，采用螺栓緊固，用以防水；
c． 穿線盒按進口螺紋分為G15、G20、G25、G32、G40、G50、G70、G80八種；
d． 穿線盒按結構型式分為A、B、C、D、E、F、G、H八種。
3、外形及安裝尺寸
進口螺紋
L
W
H
G15
110
54
44
G20
130
58
48
G25
154
64
54
G32
188
84
68
G40
216
100
84
G50
260
110
96
G70
316
130
110
G80
360
150
120
4、安裝與維修
4．1安裝前檢查銘牌所列數據是否與實際使用情況相符；
4．2檢查緊固件是否松動，如有松動須加以緊固；
4．3電纜穿入時，用鋼管或壓緊螺母旋緊，保證良好的密封防水性能；
5、訂貨須知
訂貨時須寫清穿線盒的完整型號、名稱、規格及訂貨數量：
例：BHC-G15 A型防爆穿線盒，出線口螺紋為G15，直通100只。
