連接線損耗-模塊連接線訂制

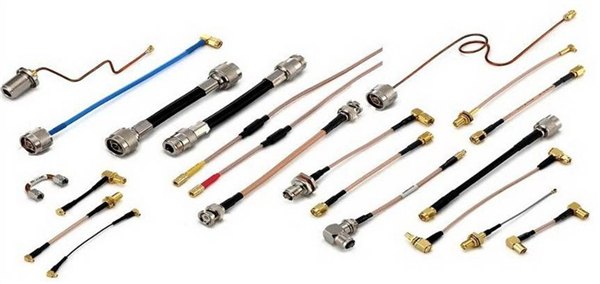

本公司制造的電纜組件有：N/N，SMA/MMCX，IPEX/SMA，N/MMCX，SMA/SMA等天線與饋纜之間以及饋纜與機柜之間的連接。電纜組件型號、品種繁多，用戶除選擇標準電纜長度外，可提出特殊要求的規格長度。

　　標準電纜長度(L)Standard length of cables
　　單位: mm 100 150 200 500 1000 1500 2000 5000
主要技術特性 TECHNICAL CHARACTERISTICS
　　溫度范圍 Temp.range 　　　　　　　　-65～+165°C (PE Cable -40～+85°C)
　　振 動 Vibration　　　　　　　　　　 MIL-STD-202，Method 213
　　特性阻抗 Impedance　　　　　　　　　50Ω
　　頻率范圍 Frequency Range　　　　　　DC～5.8GHz
　　工作電壓 Working Voltage 　　　　　 335V max (有效值)
　　耐 壓 Withstand Voltage 　　　　　　1000V rms (海平面最小值)
　　接觸電阻 Contact resistance
　　內導體之間 Center Contact 　　　　　≤ 3 mΩ
　　外導體之間 Outer Contact 　　　　　 ≤ 2 mΩ
　　絕緣電阻 Insulation resistance 　　 ≥ 5000 MΩ
　　插入損耗 Insertion loss 　　　　　　≤0.5db
說明：電纜型號及長度尺寸(L)由用戶選定。
Statements: The type 、 length of cables are selected by users
